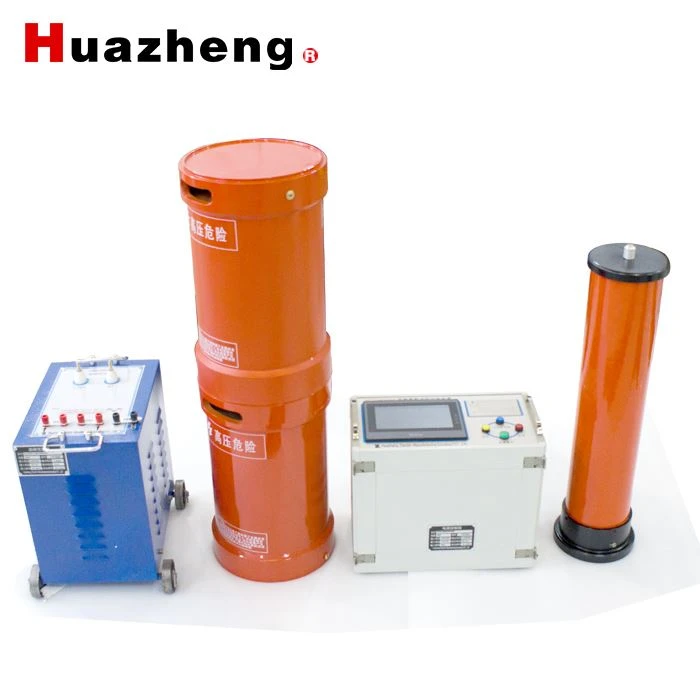

160КВ/160КВА ХВ серија АЦ резонантни уређај за тестирање

Уређај за испитивање резонанце наизменичне струје серије ХВ Преглед производа Овај уређај за испитивање је главни за 220КВ/25000КВА испитивање наизменичног напона неутралне тачке главног трансформатора. Реактор је дизајниран да испуни захтеве нисконапонског теста наизменичног напона, као што су високи и ниски напон, и може задовољити ...

Pošalji upit

Уређај за тестирање резонанце наизменичне струје серије ХВ

Преглед производа

Овај главни уређај за испитивање за 220КВ/25000КВА главног трансформатора неутралне тачке наизменичног напона издржи испитивање. Реактор је дизајниран да испуни захтеве нисконапонског теста наизменичног напона, као што су високи и ниски напон, и може испунити захтеве кабла од 10 кВ.

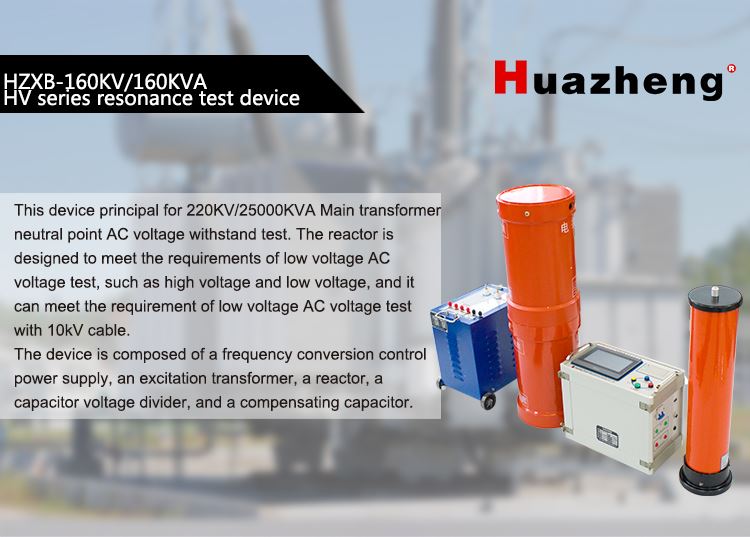

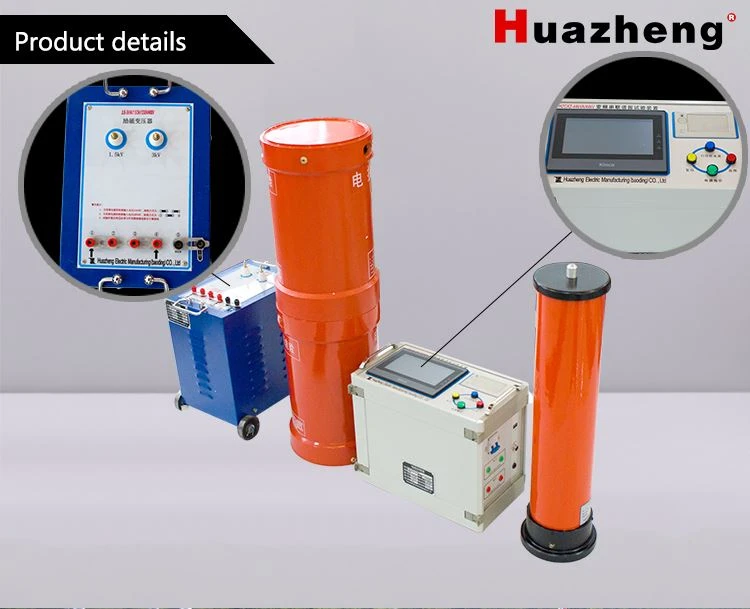

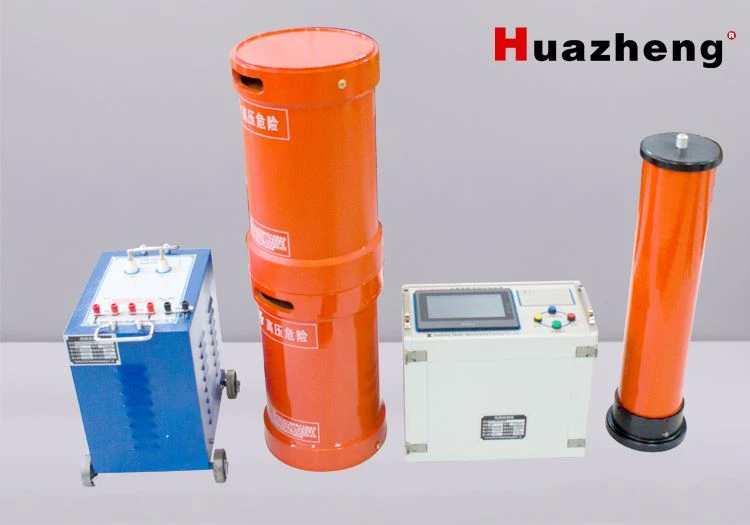

Уређај се састоји од контролног напајања за претварање фреквенције, побудног трансформатора, реактора, кондензаторског разделника напона и компензационог кондензатора.

ХЗКСБ{0}}код произвођача

160-максимални називни капацитет опреме који може да произведе, јединица је кВА

160-ниво напона уређаја да би могао да изађе, јединица је кВ;

Тецх Дата

2.2.1. Напон

160kV—Suffice AC withstand voltage test of 220KV/25000KVA Main transformer neutral point AC voltage withstand test; working frequency: 45-65Hz, the test voltage is not more than 160kV, the test time 1min;

2.2.2. Стопа изобличења таласног облика излазног напона:<>

2.2.3. Дозволите непрекидно радно време: 60 минута под назначеним условима;

2.2.4. Device itself quality factor: Q>30

2.2.5. GIS, switch, etc. the full load factor: Q>20（Load related）

2.2.6. Улазна снага: трофазни 380В или једнофазни 220В

2.2.7. Опсег регулације фреквенције: 30Хз-300Хз

2.2.8. System measuring accuracy: 1.5％

2.2.9. Уређај има функцију заштите од пренапона, струје и нулте позиције.

Повезани подаци

Избор капацитета резонантног уређаја

Test current: I=2 PI fCU 10-3 (A)

Избор фреквенције (ХЗ)
