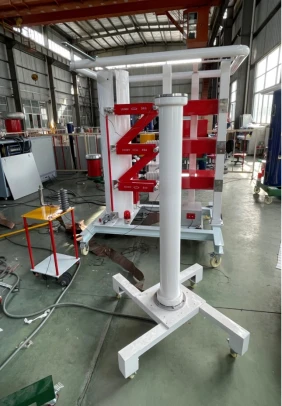

ХЗЦЈ-300КВ генератор напона и струје муње

Тхе ФунцтионсOf TњеговSсистемAре

Задовољите тест одводника нивоа напона 10кВ, 35кВ;

Задовољити 10кВ, 35кВ напонски разред кисеоника тело цинк одводник 8/20 максимална струја испитивања 10кА максимални резидуални напон 150КВ, 30/60ус максимална испитна струја 500А, тест вентила 1/10, тест максималне струје 10кА импулсне струје

Стандардно:

ГБ/Т 311.1 Изолација и координација опреме за пренос и трансформацију енергије високог напона

ГБ/Т 16927.1 Технологија испитивања високог напона, део 1 Општи захтеви за испитивање

ГБ/Т 16927.2 Технологија испитивања високог напона, део ИИ мерни систем

ГБ/Т 16896.1 Дигитални снимач за високонапонско импулсно испитивање

ГБ/Т{0}} АЦ одводник метал-оксида без отвора

DетаиледCонфигурацијаAндTтехничкиPараметри

2.1.1 Оцењене вредности параметара

1. Називни напон: 300кВ

2. Називни напон: 100кВ

3. Називна енергија: 30кЈ

4. Укупна ударна капацитивност: 0.66 микрофарада (пулсни кондензатор 2 микрофарада/100кВ, укупно 3 сета).

5. Укупан број фаза: 3

6. Стандардни параметри таласног облика:

(1) 8/20уС стандардни импулсни струјни талас

7. Минимални излазни напон је већи од 10% номиналног напона

8. Трајање употребе: Изнад 70% називног напона, може радити непрекидно пуњењем и пражњењем једном на сваких 120 секунди, а испод 70% називног напона, може радити непрекидно пуњењем и пражњењем једном сваких 60 секунди.

2.1.2 Главне компоненте

1. Део за пуњење

(1) Коришћење уређаја за пуњење константном струјом;

(2) Усвојити трансформатор за пуњење уроњен у уље, секундарни напон 85кВ, називног капацитета 5кВА;

(3) Коришћењем 2ДЛ-200кВ/200мА високонапонског исправљачког силицијумског стеза, обрнутог отпорног напона 200кВ, просечне струје 0,5А, високонапонски исправљачки силицијумски стек је инсталиран поред трансформатора за пуњење:

(4) Високонапонски исправљач силиконски заштитни отпорник прихвата емајлирану отпорну жицу и чврсто је намотан на изолациону цев;

(5) Усвојити билатерални метод пуњења константном струјом;

(6) Уређај за пуњење константном струјом је у опсегу од 10% до 100% називног напона пуњења, одступање између стварног напона пуњења и подешеног напона није више од ±1%, нестабилност напона пуњења је не више од ±1%, а подесива тачност напона пуњења 1%;

(7) ДЦ отпорни делилац напона, користите 100кВ, 400М, отпорник од металног филма уроњен у уље. Отпорник нисконапонске руке је уграђен у доњу прирубницу разделника напона, а сигнал напона на нисконапонском краку се уводи у конзолу оклопљеним каблом;

(8) Аутоматски прекидач за уземљење усваја електромагнет за отварање и затварање механизма за уземљење. Када се испитивање заустави, главни кондензатор се може аутоматски кратко спојити и уземити кроз заштитни отпорник;

(9) Индуктори, кондензатори, трансформатори за пуњење (укључујући високонапонске исправљачке силицијумске стекове и уређаје за пребацивање поларитета) и њихови заштитни отпорници за пуњење константном струјом, аутоматски прекидачи за уземљење и изолациони стубови су уграђени на шасију;

2. Део тела

(1) Главна структура усваја структуру од четири колоне. Челични носач састављен од 4 прирубнице је повезан са два кондензатора паралелно да би се формирала стабилна структура. Ниво слагање, лако растављање и преглед, и стабилна укупна структура;

(2) Тело усваја асиметрични метод пуњења константном струјом, регулацију напона константне струје, континуирано подесив од нуле до подешеног напона, напајање за пуњење се аутоматски искључује у тренутку паљења и пражњења, а називни напон сваке фазе је 100кВ ;

(3) 3-конструкција торња у нивоу изолационих стубова главног тела. Сваки ниво укључује 1 МВФ100-2.0 импулсни кондензатор са гвозденом љуском уроњен у уље, отпор пуњења, отпор таласне главе, отпор таласног репа и размак између куглице за паљење итд.

Све синхронизоване куглице за пражњење смештене су у затвореној изолацији са ручним подешавањем зазора кугле преко конзоле

(4) Једнопулсни кондензатор је 20.05Ф, ДЦ радни напон је 100кВ, индуктивност кондензатора је 0,2Х, а композитни филм је уроњен у уље у изолацију. У нормалном радном стању и радном окружењу кондензатора, излазна чаура кондензатора може издржати вертикалну вучну силу од 15 кг, истовремено осигуравајући да нема оштећења и цурења уља;

(5) Отпор таласне главе (предње) и отпор репа таласа су плочасте структуре, неиндуктивног намотаја, а њихова самоиндуктивност је 2,5Х (сврха смањења индуктивности је повећање капацитета оптерећења, за оптерећења изузетно великог капацитета (као што је већа од 5000ПФ) Ова ставка може користити одговарајућу комбинацију екстерних модулационих кондензатора и модулационих отпорника како би се постигла сврха повећања оптерећење.), сви спојеви су опружног типа;

(6) Носачи отпорника таласне главе (предњи) и таласног репа могу бити повезани паралелно са четири отпорника у исто време. Отпорници таласне главе (предњи) и таласног репа имају исту дужину и могу се користити у уобичајеној употреби. Положај шипке кратког споја; погодно је да генератор ради у серији са шипком кратког споја;

(7) У комплету са

7.1 1 скуп отпора главе муње;

7.2 2 сет отпорника таласног репа;

7.3 1 сет отпорника за пуњење (1 резервни);

(8) Куглични размак прве фазе усваја билатерално окидање супротног поларитета, а размак куглице од другог до трећег степена усваја паљење кугличног размака са три размака, а стопа грешке у синхронизацији или стопа одбијања није већа од 2%; .

(9) Размак између кугличних размака на свим нивоима се линеарно подешава од стране мотора, контролни систем показује напон пуњења који одговара удаљености лопте, а структура преноса има горњи и доњи гранични прекидач;

(10) Размак лопте се може подесити ручно или аутоматски на контролном систему;

(11) Тело се може користити паралелно за свака два или три степена, а паралелна клипњача има јединствени конектор, што је погодно за повезивање. Редундантни таласни модулациони отпор може се поставити на опрему без утицаја на електричне перформансе;

(12) Носачи за смештај модулационих отпорника и клипњача за сваки тест;

(13) Изолациони цилиндри са два краја се користе на свим нивоима, а перформансе заптивања су добре;

(14) Мере против короне се предузимају између свих нивоа и неће бити очигледне короне током целог процеса наплате.

(15) Међустепена изолација и механичка подршка могу издржати 100кВ једносмерни напон без пражњења.

(16) Горњи део генератора је опремљен поклопцем за изједначавање притиска.

ОстатакVолтагеDивидер

(1) 300КВ резидуални отпорник напона делилац. Називни параметар високонапонског отпорника је 2,5К.

Разделник је опремљен нисконапонским краком

Главни технички захтеви

Високонапонска рука се састоји од отпорника првог реда

Називни параметри 300кВ/2.5КΩ

Називни отпорни напон импулса грома је 300 кВ

Параметри нисконапонске руке 1000В/4Ω

Неизвесност фактора скале Кε Мања или једнака 1%

Прекорачење: мање или једнако 20%

Делимично време одговора: мање или једнако 100нс
