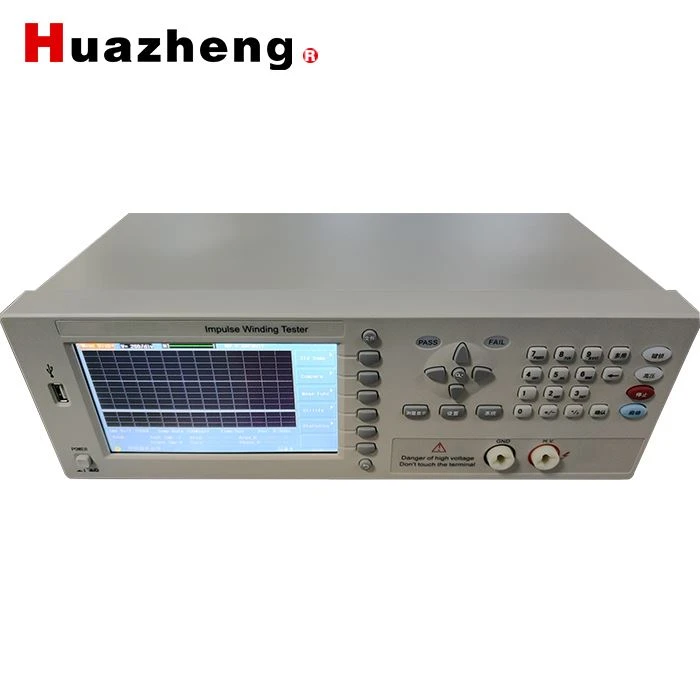

ХЗ2681 Тестер намотаја пренапонског импулса за статор мотора трансформатора
HZ2681 Winding impulse tester is used for detect defects of low insulation between winding layers, circles and leads of transformers, motor windings.
It use a high-voltage power supply with high stability and the high-voltage switching devices controlled by thyristor module,so the accuracy, stability and reliability of the product's test can be improved greatly. All the present popular interface functions are provided by this series of instruments, data communication with PC, remote control and graphics storage in real time can be easily realized.
Спецификације | ||||
Излаз за импулсни напон | ХЗ2681-5000В ХЗ{0}}С4 ХЗ{0}}С2 100V5000V Кораци од 10В 5 percent ±10V | ХЗ2681-3000В 100V3000V Кораци од 10В 5 percent ±10V | ||
Опсег испитивања индуктивности | More than 10μH | |||
Impulse Energy | Максимално 250мили-џула | |||
Резолуција ЛЦД екрана Област приказа таласног облика Садржај | 800 к 480 тачака{2}}матрични ЛЦД 650250 тачака{1}}матрица (подржава 1,5 пута појачање приказ) Параметри подешавања, стандардни талас и тест талас, резултат поређења, информације о фајлу итд. | |||
Сампле Ваве | Брзина узорковања: Макс. 100МСПС, 10 разреда (подесиво) Резолуција: 8 бита Дубина меморије: 6500 бајтова | |||
Инпут Импеданце | 10MΩ | |||
Тест Спеед | Једно{0}}тестирање једног канала: 15 пута/сек Више{0}}тестирање канала: 2 пута у секунди | |||
Просечна стопа | Број тест импулса | 1 до 32 просечна стопа програмабилан | ||
Број демагнетизирања импулс | 0 to 8 averaging rate програмабилан | |||
Меасуремент Фунцтио | Напон, време и фреквенција | |||
Триггер Моде | Унутрашњи, ручни (ножни), екстерни и сабирни | |||
Цомпарисон Метход | Поређење величине подручја Поређење диференцијалних зона Поређење коронског пражњења Диференцијално поређење фаза | |||
Area Size Measurement Аццурац | ±1 percent | |||
Area Difference Прецизност мерења | ±1 percent | |||
Цомпарисон Оутпут | Екран ПАСС/ФАИЛ Бипер аларм и светлосни аларм | |||
Бееп Моде | Дуги високи, дуги ниски, појединачни кратки, двоструки кратки тон и ВАН | |||
Меморија | Уграђен{0}} | 200 фајлова | ||
УСБ диск | 500 files（standard waveforms and measurement settings） | |||
Приступ | Handler（START,STOP,PASS,FAIL ,BUSY,EOC） РС232Ц USB Device（support USB TMC and USB CDC） USB Host（support FAT16 and FAT32, GIF） GPIB（option） | |||
