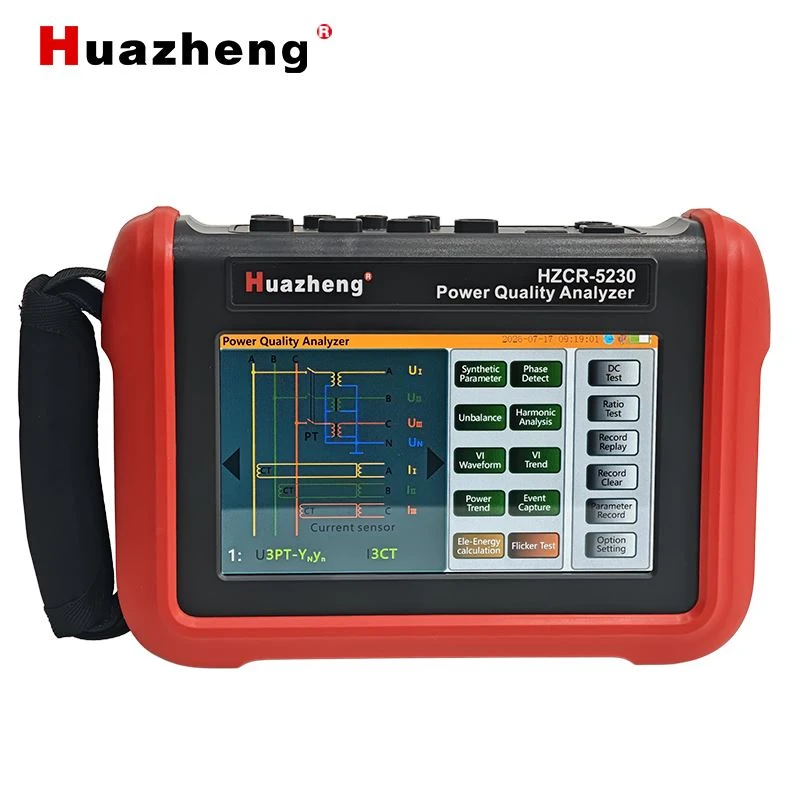

ХЗЦР-5230 Анализатор квалитета енергије и енергије
Хуазхенг Елецтриц Мануфацтуринг (Баодинг) Цо., Лтд. је један од водећих произвођача и добављача хзцр-5230 анализатора квалитета енергије и енергије у Кини. Слободно купите опрему високог квалитета за продају овде из наше фабрике. Доступна је добра услуга и разумна цена.
ХЗЦР-5230 Анализатор квалитета енергије и енергије
1. Увод
ХЗЦР-5230 трофазни-анализатор квалитета електричне енергије је преносиви инструмент за-тестирање трофазног напајања на лицу места-. Мери три канала напона и четири струјна канала (фазе А, Б и Ц плус неутрални) истовремено, покривајући активну, реактивну и привидну снагу, трофазни неуравнотеженост, хармонике до 51. реда и тоталну хармонијску дисторзију (ТХД).
Подржава рад хармонијског анализатора, фазног волтаметра и тестера параметара снаге у једној јединици: треперење напона, хватање бубрења и пада, праћење налета и пренапона, дуготрајно-снимање са кривама тренда, листама аларма и извештајима о анализи који се извозе у националне стандарде.
Типични корисници: електроенергетика, петрохемија, металургија, железница, индустријска и рударска постројења, истраживачки институти и метролошки одељења.
2. Функције
Мерење и приказ{0}}у реалном времену
Таласни облици-у реалном времену за 3 канала напона и 4 струјна канала
Прави РМС напон и струја
Фазорски дијаграм
По{0}}фазна и укупна активна, реактивна и привидна снага
Тро-небаланс напона и струје
ДЦ напон, ДЦ струја и ДЦ снага
Прорачун енергије
Напон и фактор врха струје и фактор К трансформатора
Хармоници и квалитет струје
Хармоници на свакој фази, до 51. реда
Тракасти графикони садржаја хармоника за напон и струју
Укупна хармонијска дисторзија (ТХД)
Тестови дугог-треперења и кратког{1}}треперења
Напон набуја, пада и хвата треперење
Снимање, трендови и догађаји
Графикони тренда напона, струје и снаге
Дугорочно-снимање таласних облика и параметара
Праћење ударне и ударне струје
Листа аларма за надгледане параметре снаге
Чување снимка екрана
Снимљени подаци извезени као извештаји о анализи у националне стандарде
Рад и повезивање
7-инчни екран у боји осетљив на додир
Режим ожичења и подешавања типа мреже
Могући избор струјних стезаљки и напонског тестног односа
Приступ фазној волтаметрији, тесту односа и једносмерној струји са-кључем
УСБ комуникација са главним рачунаром
3. Опис тачности инструмента
|
Меасуремент |
Меасуринг Ранге |
Резолуција екрана |
Максимална грешка унутар референтног опсега |
|
Фреквенција |
40Хз ~ 70Хз |
0.001Хз |
±(0,01)Хз |
|
Волтаге Труе РМС |
0.001V ~ 1000V |
Минимална резолуција 0,001В |
±0,5%рдг ±0,1%фс |
|
ДЦ Волтаге |
0.1V ~ 1000V |
Минимална резолуција 0.1В |
±(0,5%рдг ± 5дгт) |
|
Тренутни Труе РМС |
0.01A ~ 6000A |
Минимална резолуција 0,001А |
±(0,5%рдг ± 5дгт) |
|
ДЦ Цуррент |
0.1A ~ 1000A |
Минимална резолуција 0.1А |
±(0,5%рдг) |
|
Црест Фацтор |
1.000 ~ 3.999 |
0.001 |
±(1%рдг + 2дгт) |
|
4.000 ~ 9.999 |
0.001 |
±(5%рдг + 2дгт) |
|
|
Ацтиве Повер |
0,001В ~ 6000кВ |
Минимална резолуција 0,001В |
±(1%рдг + 3дгт) Цосφ већи или једнак 0,8 |
|
±(1,5%рдг + 10дгт) 0,2 Мање или једнако Цосφ < 0,8 |
|||
|
Реацтиве Повер |
0.001ВАР ~ 6000кВАР |
Минимална резолуција 0,001ВАР |
±(1%рдг + 3дгт) Синφ већи или једнак 0,5 |
|
±(1,5%рдг + 10дгт) 0,2 Мање од или једнако Синφ < 0,5 |
|||
|
Аппарент Повер |
0.001ВА ~ 6000кВА |
Минимална резолуција 0.001ВА |
±(1%рдг + 3дгт) |
|
Фактор снаге |
-1.000 ~ 1.000 |
0.001 |
±(1,5%рдг + 3дгт) Цосφ већи или једнак 0,5 |
|
±(1,5%рдг + 10дгт) 0,2 Мање или једнако Цосφ < 0,5 |
|||
|
Активна енергија |
0,001 кВх ~ 9999,999 МВх |
Минимална резолуција 0,001кВх |
±(1%рдг + 3дгт) Цосφ већи или једнак 0,8 |
|
±(1,5%рдг + 10дгт) 0,2 Мање или једнако Цосφ < 0,8 |
|||
|
Реактивна енергија (индуктивна и капацитивна) |
0,001 кВАРх ~ 9999,999 МВАРх |
Минимална резолуција 0,001 кВАРх |
±(1%рдг + 3дгт) Синφ већи или једнак 0,5 |
|
±(1,5%рдг + 10дгт) 0,2 Мање од или једнако Синφ < 0,5 |
|||
|
Привидна енергија |
0,001 кВАх ~ 9999,999 МВАх |
Минимална резолуција 0,001 кВАх |
±(1%рдг + 3дгт) |
|
Хармонични однос напона (Врмс > 50В) |
0.0% ~ 99.9% |
0.001% |
(2. ~ 20.) ±(1%рдг + 5дгт) |
|
(21. ~ 30.) ±(1%рдг + 10дгт) |
|||
|
(31. ~ 51.) ±(1%рдг + 15дгт) |
|||
|
Хармонични угао напона (Врмс > 50В) |
-179 степени ~ 180 степени |
0,001 степен |
±(3 степен) за 2. ~ 25. хармонике |
|
±(10 степени) за 26. ~ 51. хармонике |
|||
|
Тренутни хармонијски однос (Руке > И опсег ÷ 100) |
0.0% ~ 99.9% |
0.001% |
(2. ~ 20.) ±(1%рдг + 5дгт) |
|
(21. ~ 30.) ±(1%рдг + 10дгт) |
|||
|
(31. ~ 51.) ±(1%рдг + 15дгт) |
|||
|
Тренутни хармонични угао (руке > И опсег ÷ 100) |
-179 степени ~ 180 степени |
0,001 степен |
±(3 степен) за 2. ~ 25. хармонике |
|
±(10 степени) за 26. ~ 51. хармонике |
|||
|
Укупна стопа хармонијске дисторзије (ДФ или ТХД-Ф) мања или једнака 50 |
0.0% ~ 99.9% |
0.001% |
±(1%рдг + 10дгт) |
|
Трансформатор К фактор |
1.000 ~ 99.999 |
0.001 |
±(5%) |
|
Тро-фазни дисбаланс |
0.0% ~ 100% |
0.01% |
±(1%) |
